Сварка алюминиевых деталей

Клиент

Российская компания, специализирующаяся на разработке, производстве и поставке средств противопожарной защиты. Продукция предназначена для обеспечения безопасности объектов промышленного, гражданского и транспортного назначения. Предприятие обратилось в GROBOTP с запросом на подбор и поставку оборудования для сварки алюминиевых деталей. Основной задачей было подтверждение качества сварки с использованием роботизированного комплекса, а также демонстрация возможностей автоматизации процесса.

Задача

Клиенту требовалось подобрать и поставить комплекс оборудования, способный стабильно выполнять сварку алюминиевых изделий с приемлемым качеством шва. Дополнительные требования:

• проведение тестовых сварок на образцах заказчика;
• возможность офлайн-программирования в системе Octopuz для ускорения подготовки управляющих программ и минимизации простоев.

Особенность задачи — работа с алюминиевыми сплавами, которые требуют специальных режимов сварки: высокая теплопроводность, оксидная пленка, склонность к пористости. Поэтому ключевым фактором стал правильный подбор источника питания, дополнительных датчиков и системы управления.

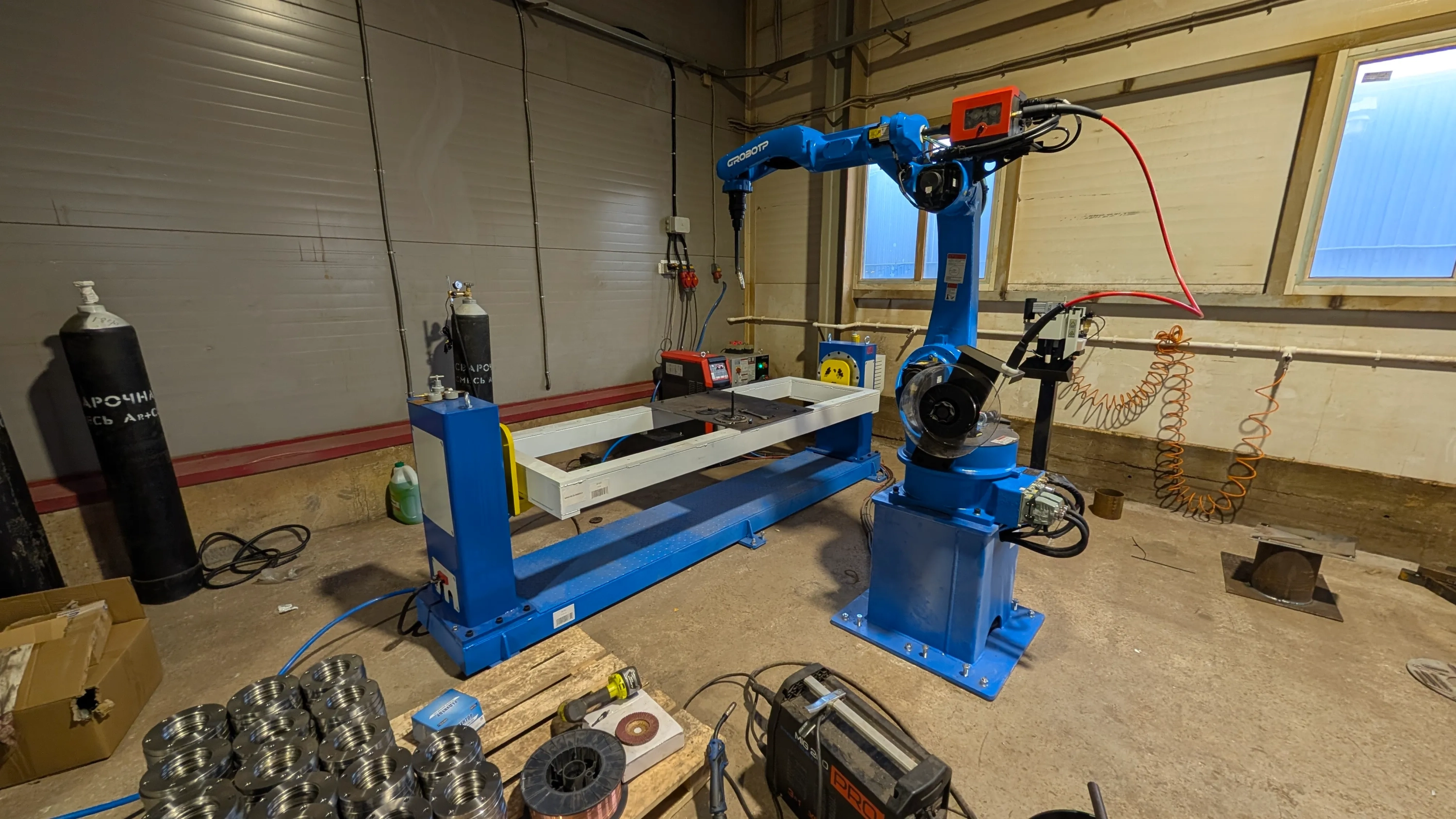

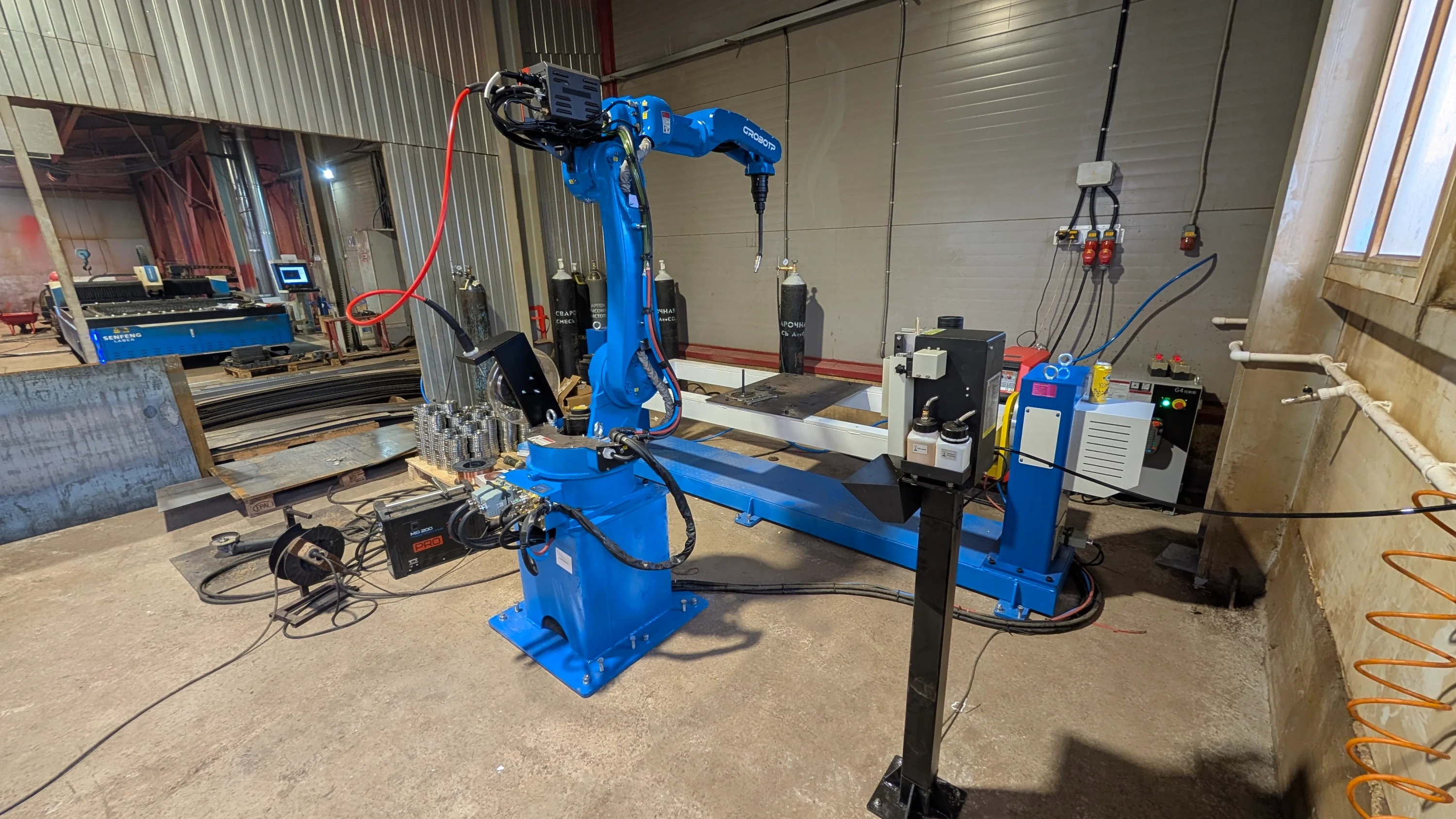

Состав роботизированного сварочного комплекса

• Промышленный робот RH20-06-W — 6 осей, вылет руки 2012 мм, повторяемость ±0,08 мм. Специальная сварочная версия с внутренней проводкой.
• Сварочный источник ARTSEN PLUS 400QR с водяным охлаждением — импульсный режим MIG/MAG, идеален для алюминия и тонколистовых материалов.
• Пневматическая станция очистки горелки SC220A SE — автоматическое удаление брызг и очистка сопла, что критически важно для стабильной сварки алюминия.
• Одноосевой позиционер WB1K-500 с рамой 2500×800 мм — грузоподъёмность 500 кг, позволяет фиксировать крупногабаритные алюминиевые детали и вращать их в оптимальное положение.
• Датчик отслеживания дуги — система адаптивного контроля процесса сварки, корректирует параметры при изменении расстояния до детали.
• Устройство ощупывания высокого напряжения — автоматический поиск положения детали и калибровка инструмента, повышает точность и исключает ручную настройку.

Решение по автоматизации сварки алюминиевых деталей

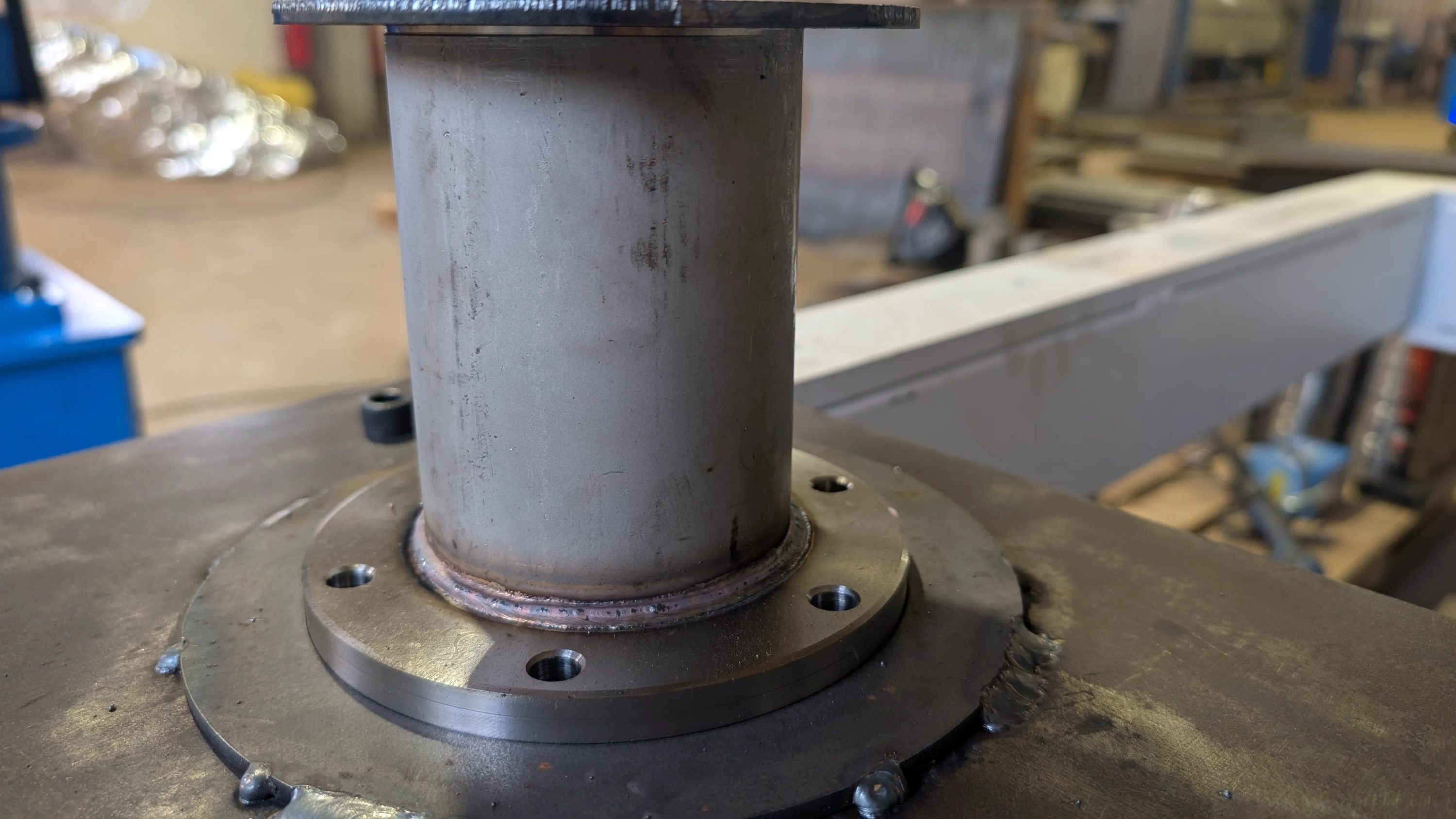

Перед поставкой оборудования специалисты GROBOTP провели демонстрационные сварочные тесты в демонстрационном зале с участием представителя заказчика. На образцах алюминиевых деталей были отработаны режимы сварки: подобраны параметры импульсной дуги, скорость подачи проволоки, расход защитного газа. Тесты подтвердили:

• стабильное формирование шва без пор и подрезов;
• минимальное разбрызгивание;
• высокую повторяемость результатов при многократных проварках.

Также была продемонстрирована работа с системой офлайн-программирования Octopuz. Инженеры GROBOTP показали, как создавать траектории сварки на 3D-моделях, избегая коллизий и сокращая время переналадки. Клиент высоко оценил удобство интерфейса и возможность быстрой генерации программ для новых типов изделий.

Результат от внедрения сварочного робота

• Комплекс подтвердил требуемое качество сварки на алюминиевых деталях для средств противопожарной защиты.
• Решение было принято положительно, заказчик утвердил закупку оборудования.
• Контакт продолжается в формате технического сопровождения и консультаций по монтажу и запуску.

Благодаря интеграции датчика отслеживания дуги и устройства ощупывания высокого напряжения, комплекс обеспечивает высокую адаптивность к возможным отклонениям заготовок, что особенно важно для серийного производства.

Почему GROBOTP — правильный выбор для сварки алюминиевых деталей?

Алюминий остаётся одним из самых востребованных, но и самых сложных материалов для сварки. GROBOTP имеет многолетний опыт настройки импульсных режимов на источниках ARTSEN PLUS, а также успешно применяет дополнительные системы (отслеживание дуги, офлайн-программирование) для достижения стабильного результата. В данном проекте мы:

• провели предварительные тесты на образцах клиента без обязательств по закупке;
• подобрали оптимальную конфигурацию: позиционер с рамой 2500×800 мм для крупногабаритных деталей;
• обучили технологов работе с Octopuz для самостоятельной подготовки программ.

Такой подход позволяет клиенту минимизировать риски и быть уверенным в работоспособности оборудования до его поставки.
