Сварка кожуха двигателя

Заказчик

Инжиниринговая компания, специализирующаяся на разработке и внедрении энергоэффективных асинхронных двигателей для промышленности, медицины, строительства и электротранспорта. Продукция востребована в приводах насосов, вентиляторов, станков, а также в электромобилях и медицинском оборудовании. Высокие требования к надёжности и долговечности двигателей предъявляют особые условия к качеству сварки алюминиевых корпусных и крепёжных деталей.

Задача

Клиенту требовалось обеспечить стабильную двустороннюю сварку алюминиевых деталей для узлов асинхронных двигателей. Ключевые требования:

• идеальный внешний вид шва — без пор, подрезов и брызг;
• повторяемость результата от детали к детали в серийном производстве;
• готовность технологии к интеграции в действующую линию без длительных простоев;
• увеличить выпуск изделий без роста штата;
• возможность сваривать обе стороны детали без переустановки или с минимальной переналадкой.

Особенность задачи — алюминий остаётся одним из самых сложных материалов для автоматической сварки из-за высокой теплопроводности, оксидной плёнки и склонности к пористости. Требовалось точное соблюдение режимов и доступ к обратной стороне шва.

Процесс автоматизации сварки алюминия

В демонстрационном зале GROBOTP прошли успешные испытания: роботизированный комплекс на базе промышленного робота RH20-06-W подтвердил способность качественно варить алюминиевые образцы заказчика. Совместно с клиентом состоялась серия технических встреч, включая аудит площадки, что позволило точно оценить готовность к монтажу и синхронизировать графики ввода в эксплуатацию. По итогам аудита были уточнены точки крепления позиционера и разработана схема безопасного доступа оператора.

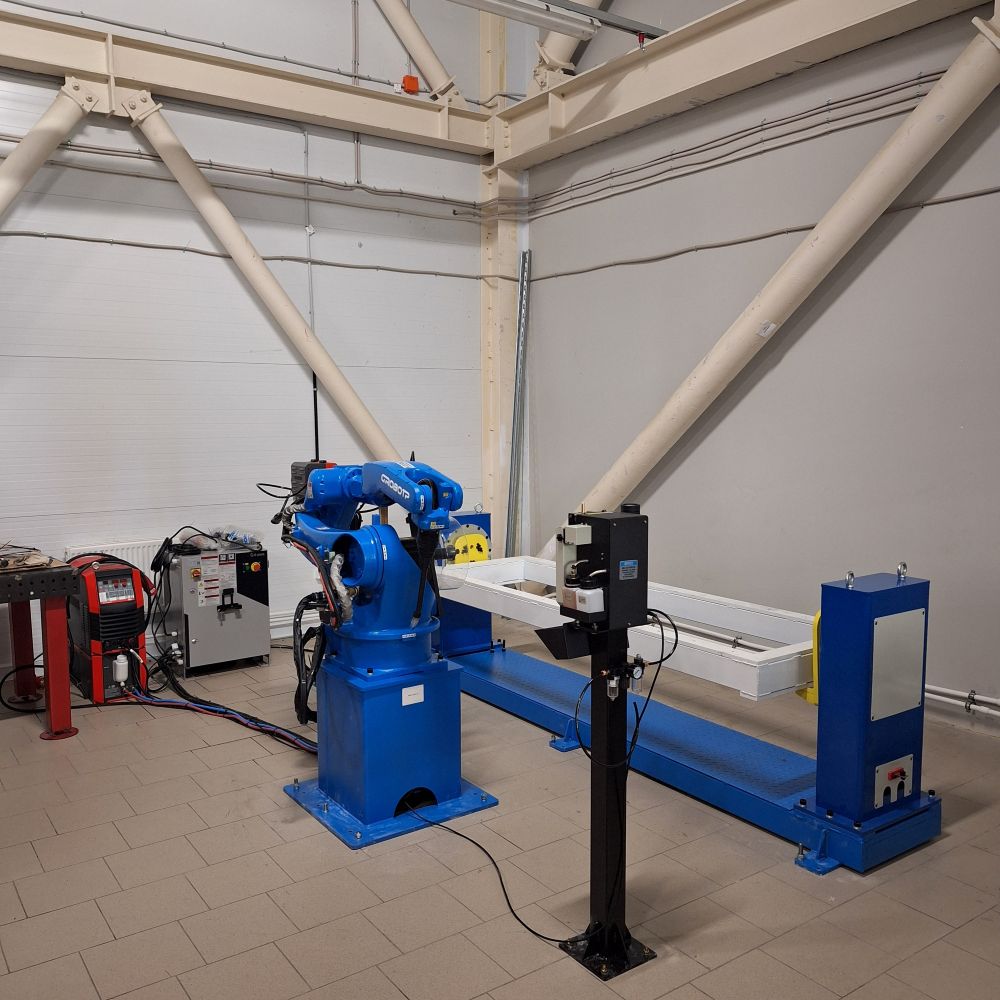

Состав роботизированного сварочного комплекса

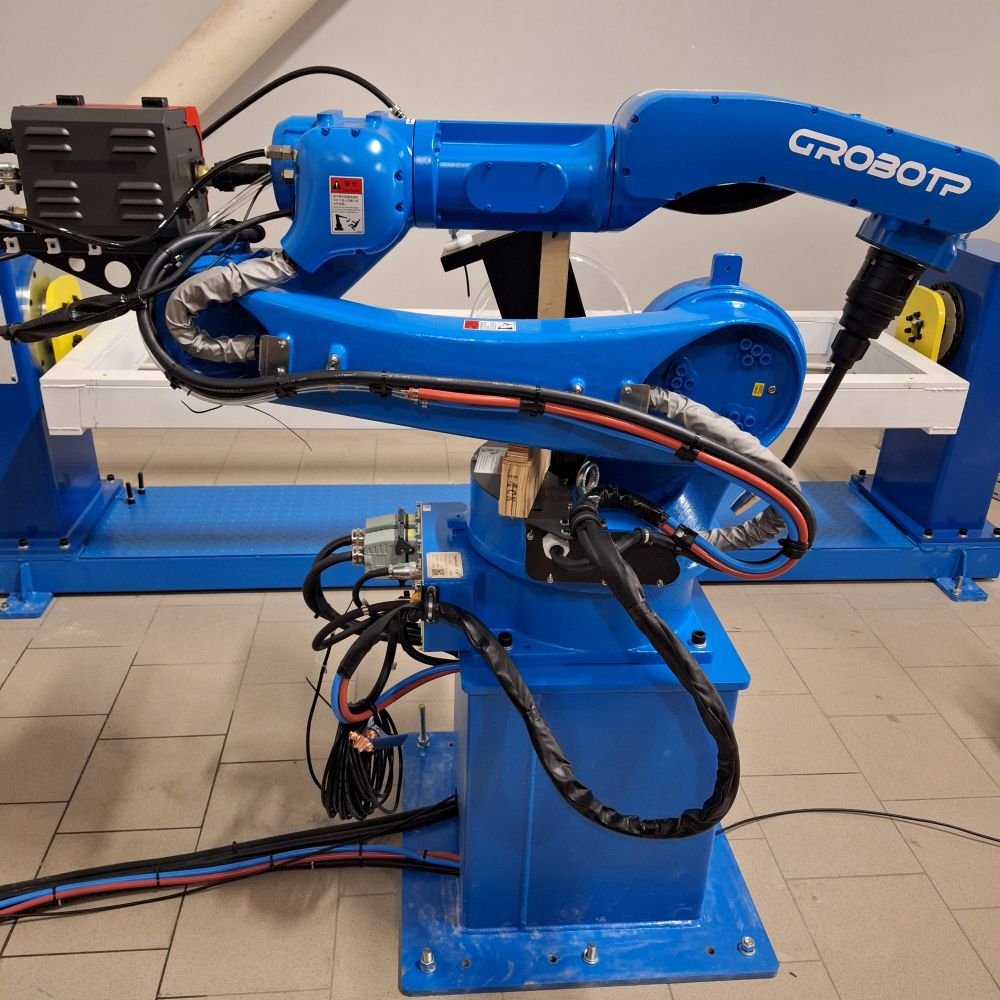

• Промышленный робот-манипулятор RH20-06-W — 6 осей, вылет руки 2012 мм, повторяемость ±0,08 мм. Специализированная сварочная модель с внутренней проводкой для работы в интенсивном режиме.
• Источник питания ARTSEN PLUS 400QR — цифровой инвертор с импульсной дугой и водяным охлаждением. Обеспечивает стабильную дугу на алюминии, минимальное разбрызгивание и отличное формирование шва.

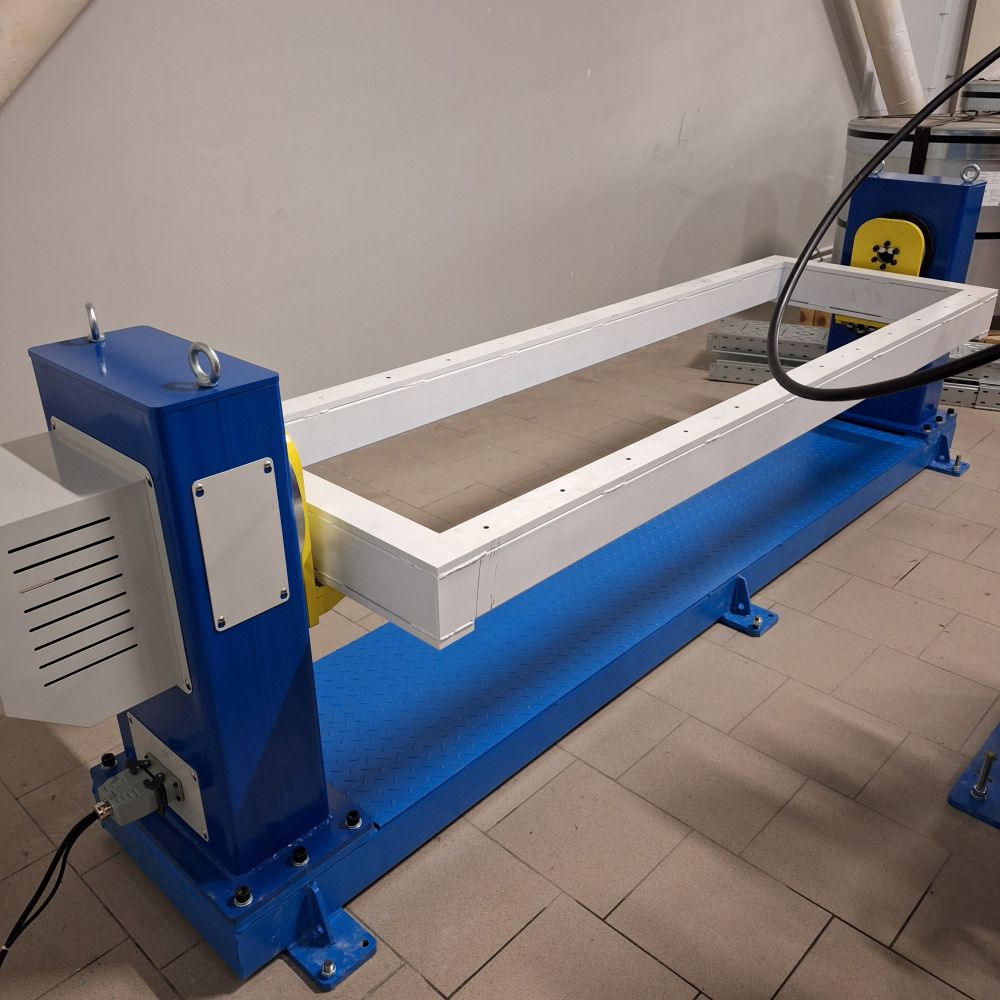

• Одноосевой позиционер WB1K-500-2508 — грузоподъёмность 500 кг. Позволяет поворачивать деталь на 180° для сварки второй стороны без переустановки, что критически важно для двусторонних швов.
• Пневматическая станция очистки горелки SC220A SE — автоматическое удаление брызг и очистка сопла, обеспечивает чистоту и аккуратность каждого шва, особенно важна при сварке алюминия.

Дополнительно была спроектирована оснастка для фиксации алюминиевых деталей на позиционере с учётом их геометрии и допусков.

Результат внедрения сварочного робота

• Тесты успешно пройдены: комплекс демонстрирует стабильную, аккуратную сварку алюминиевых деталей с двух сторон. Швы соответствуют требованиям заказчика по герметичности и внешнему виду.
• Оборудование интегрировано в технологическую линию заказчика. Монтаж выполнен без остановки основного производства благодаря чёткому планированию.
• Решение полностью соответствует заявленным техническим требованиям и готово к промышленной эксплуатации в серийном режиме.
• Снижение брака при сварке алюминиевых узлов составило более 70% по сравнению с ручной сваркой, достигнута повторяемость качества в каждой детали.

Дополнительный эффект: использование одноосевого позиционера WB1K-500-2508 позволило сократить время цикла на 25% за счёт исключения ручных переустановок детали.

Почему GROBOTP — эксперт в роботизированной сварке алюминия?

Сварка алюминия требует не только качественного источника и робота-манипулятора, но и глубокого понимания физики процесса. GROBOTP имеет успешные внедрения на предприятиях энергетического, транспортного и машиностроительного профиля. В этом проекте мы:

• провели предварительные тесты на образцах клиента без обязательств по закупке;
• предложили оптимальную конфигурацию с позиционером, обеспечивающим двусторонний доступ;
• обеспечили полное обучение технологов и операторов работе с комплексом.

Если ваше предприятие работает с алюминиевыми конструкциями (корпуса двигателей, рамы, теплообменники, ёмкости) и требуется роботизированная сварка алюминия с идеальным внешним видом шва — обратитесь в GROBOTP. Мы готовы провести тесты на ваших деталях и предложить решение под ключ.
